インターロッキングブロック

インターロッキングブロック

INTERLOCKING BLOCK

ILB形状・寸法 / パターン例

※タブを押すと表示が切り替わり、画像を押すと拡大画像で表示されます。

ストレートシステム

  • ST-N型

    ST-N 型

  • ST-S型

    ST-S 型

  • ST-D型

    ST-D 型

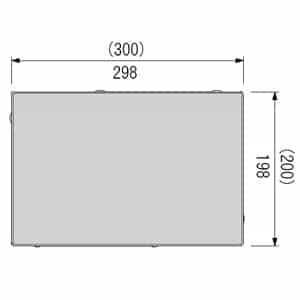

  • ST-A型

    ST-A 型

  • ST-C型

    ST-C 型

  • ST-L型

    ST-L 型 / 平板

  • ST-B型

    ST-B 型

※ ( )内は、目地込み標準割付寸法です。

形 状 規格寸法 厚 さ (㎜) 使用量 (個/㎡)
ST-N 98×198 60 / 80 50.0
ST-S 98×98 60 / 80 100.0
ST-D 148×198 60 / 80 33.3
ST-A 198×298 60 / 80 16.7
ST-C 148×298 60 / 80 22.2
ST-L 298×298 60 / 80 11.1
ST-B 198×198 60 / 80 25.0

パターン例

  • STパターン:ブリック

    ブリック

  • STパターン:フィッシュボーン

    フィッシュボーン

  • STパターン:パーケット

    パーケット

  • パターン:AND

    AND

  • 共通パターン:BA

    BA

  • 共通パターン:平版BL

    平板BL

  • 共通パターン:平版イモ

    平板イモ

トップシステム

  • TP-N型

    TP-N 型

  • TP-S型

    TP-S 型

※ ( )内は、目地込み標準割付寸法です。

形 状 規格寸法 厚 さ (㎜) 使用量 (個/㎡)
TP-N 111×225 60 / 80 38.5
TP-S 111×111 60 / 80 76.9

パターン例

  • TPパターン:パーケット

    ブリック

  • TPパターン:フィッシュボーン

    フィッシュボーン

  • TPパターン:パーケット

    パーケット
